O sistema Maidenhead Grid Locator é um método de representação de posições geográficas desenvolvido especialmente para o radioamadorismo. Em vez de utilizar coordenadas completas de latitude e longitude, o sistema converte a posição em um código curto composto por letras e números, permitindo que operadores de rádio transmitam sua localização de maneira rápida, padronizada e eficiente. Códigos como GG66, JN18eu ou FK90xa tornaram-se extremamente comuns em contatos de longa distância, concursos internacionais, modos digitais e comunicações via satélite.

A história do Maidenhead Locator começa nas décadas de 1950 e 1960, quando o radioamadorismo internacional começou a crescer rapidamente, especialmente nas faixas de VHF e UHF. Naquela época, existiam alguns sistemas de localização utilizados por radioamadores europeus, como o QRA Locator e posteriormente o QTH Locator. Embora fossem úteis regionalmente, esses métodos apresentavam diversas limitações para uso global. O aumento das comunicações internacionais evidenciou a necessidade de um padrão único que pudesse ser utilizado em qualquer parte do mundo.

Foi nesse contexto que surgiu o Maidenhead Locator System. O principal responsável pelo desenvolvimento do sistema foi John Morris, radioamador britânico que apresentou sua proposta durante uma reunião do grupo VHF da International Amateur Radio Union, realizada em abril de 1980 na cidade inglesa de Maidenhead. O nome do sistema foi adotado justamente em homenagem ao local da reunião. Entre aproximadamente vinte propostas avaliadas naquele encontro, a solução apresentada por Morris foi considerada a mais eficiente, simples e adequada para utilização mundial, sendo posteriormente adotada como padrão internacional pela IARU.

O objetivo principal do sistema Maidenhead era simplificar a transmissão de localização entre radioamadores. Transmitir latitude e longitude completas exigia muitos caracteres e aumentava a possibilidade de erros durante a comunicação, especialmente em modos de transmissão mais lentos ou sujeitos a ruídos. O novo sistema reduziu drasticamente o tamanho dessas informações sem comprometer significativamente a precisão necessária para aplicações típicas do radioamadorismo. Além disso, o sistema facilitou o cálculo de distâncias entre estações, algo extremamente importante em concursos, estudos de propagação e contatos de longa distância.

O funcionamento do Maidenhead Locator baseia-se em uma divisão hierárquica da superfície terrestre. O planeta é dividido em grandes regiões chamadas “fields”, depois em áreas menores chamadas “squares” e posteriormente em subdivisões mais detalhadas chamadas “subsquares”. Cada etapa acrescenta um nível maior de precisão à localização.

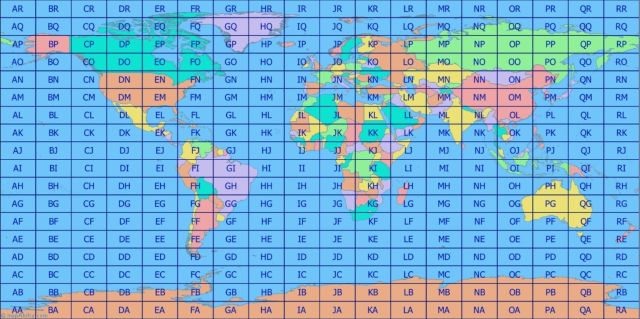

Os dois primeiros caracteres do locator representam o chamado field. Essa divisão cobre grandes áreas geográficas e utiliza letras de A até R. O globo terrestre é dividido em dezoito zonas de longitude e dezoito zonas de latitude. Cada campo mede 20º de longitude por 10º de latitude.

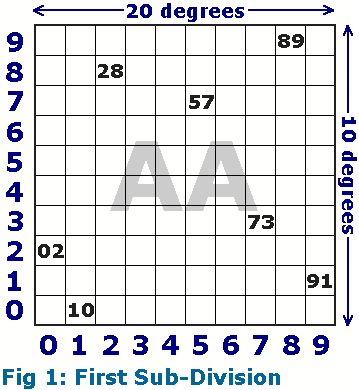

Em seguida, cada field é subdividido em cem quadrados menores identificados por números de 0 a 9. Esses quadrados medem 2º de longitude por 1º de latitude chamados de squares.

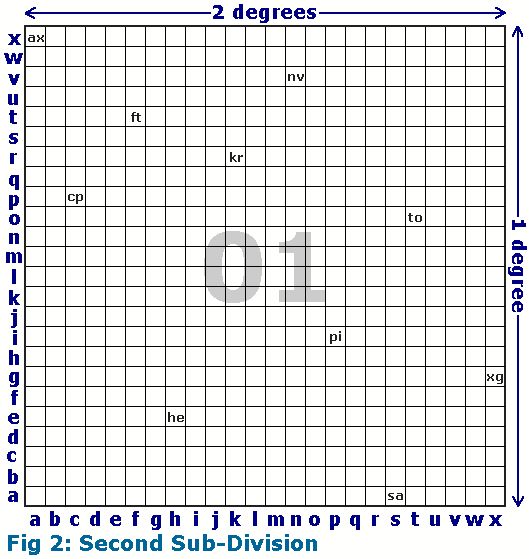

Finalmente, cada square pode ser dividido novamente em subsquares representados por letras de a até x, oferecendo uma precisão bastante superior, normalmente suficiente para a maioria das aplicações no radioamadorismo moderno.

Um locator típico como GH64ce representa exatamente essa hierarquia. Os caracteres “GH” indicam o field principal, “64” definem o square e “ce” especificam o subsquare. Quanto mais caracteres forem adicionados ao locator, maior será a precisão da localização. Um locator de quatro caracteres pode representar uma área de aproximadamente 100km, enquanto um locator de seis caracteres normalmente reduz essa área para algo em torno de 5km. Sistemas ainda mais detalhados podem utilizar 8 ou 10 caracteres.

O processo matemático de conversão entre coordenadas geográficas e Maidenhead Locator é relativamente elegante.

O primeiro passo consiste em transformar latitude e longitude em valores positivos, uma vez que o sistema trabalha apenas com números positivos. Para isso, soma-se 180 graus à longitude e 90 graus à latitude.

Vamos usar as coordenadas da sede da LABRE-DF para exemplificar a conversão:

Latitude = -15.805205 Longitude = -47.830926

Ajustando a escala (Somamos 180 na Longitude e 90 na Latitude):

Longitude_ajustada = -47.830926 + 180 = 132.169074
Latidude_ajustada = -15.805205 + 90 = 74.194795

Depois desse ajuste inicial, calcula-se o field da longitude dividindo o valor ajustado da longitude por 20. O resultado inteiro corresponde à posição da letra do field. O mesmo processo é realizado para a latitude utilizando divisão por 10.

Longitude_field = 132.169074 / 20 = 6,6085
Latitude_field = 74.194795 /10 = 7,4195

Usamos então a seguinte tabela para conversão da parte inteira dos resultados:

A primeira letra do field é a parte inteira da Longitude_field, no nosso exemplo = 6 e a segunda letra do field é a parte inteira da Latitude_field, no nosso exemplo = 7.

Com o enquadramento dos resultados dos cálculos para field na tabela acima chegamos as letras: GH

Os restos dessas divisões são então utilizados para determinar os squares. A longitude residual é dividida por dois e a latitude residual por um, produzindo os números correspondentes aos quadrados internos.

Resto_Longitude: 132.169074 - (6 x 20) = 12.169074
Resto_Latitude: 74.194795 - (7 x 10) = 4.194795

Longitude_square = 12.169074 / 2 = 6
Latitude_square = 4.194795 / 1 = 4

Com isso definimos os valores para o par de dígitos do square: 64

Em seguida, o sistema calcula os subsquares dividindo os restos descartados na última operação por fatores relacionados à subdivisão interna dos grids: Longitude por 0.083333 (5 minutos de arco) e o da Latitude por 0.041666 (2.5 minutos de arco) para achar as letras minúsculas (de "a" a "x").

Longitude_subsquare = 0.169074 / 0.083333 = 2.028 = 2
Latitude_subsquare = 0.194795 / 0.041666 = 4.6751 = 4

Usando a mesma tabela de conversão usada no primeiro passo (cálculo de field), agora usando letras minúsculas, chegamos a conversão 2 = c e 4 = e

Finalmente chegamos a conversão das coordenadas:

Latitude = -15.805205 Longitude = -47.830926

Para o MaidenHead Grid Locator: GH64ce

O processo inverso, ou seja, converter um Maidenhead Locator novamente para latitude e longitude aproximadas, utiliza os mesmos princípios em sentido contrário. Cada letra e número do locator é convertido novamente para índices numéricos, multiplicado pelo tamanho geográfico correspondente e somado aos offsets apropriados antes de remover os ajustes de 180 e 90 graus.

Longitude = ( (Field_lon x 20) + (Square_lon x 2 ) + ( Subsquare_lon x ( 5 / 60 ) ) - 180

Latitude = (Field_latx 10) + ( Square_lat) + ( Subsquare_latx ( 2.5 / 60) ) - 90

Na prática, o Maidenhead Locator tornou-se indispensável em diversas modalidades do radioamadorismo moderno. Modos digitais como FT8 e FT4 utilizam o locator como parte integrante das mensagens automáticas transmitidas entre estações. Em concursos HF, VHF e UHF, os grids são frequentemente utilizados para cálculo de pontuação baseada em distância. Em operações via satélite, os locators auxiliam no apontamento de antenas e cálculos orbitais. Sistemas APRS e softwares de rastreamento também convertem automaticamente coordenadas GPS em Maidenhead Locator.

Outra área em que o sistema possui enorme importância é no estudo de propagação de sinais de rádio. Ferramentas modernas utilizam os grids para calcular trajetos de propagação, prever aberturas ionosféricas e analisar fenômenos como propagação esporádica-E e troposférica. Mesmo em aplicações automatizadas, o locator continua sendo uma representação extremamente eficiente da posição geográfica.

Apesar de suas vantagens, o sistema possui algumas limitações. O Maidenhead não foi criado para navegação cartográfica precisa, mas sim para comunicações rápidas entre radioamadores. Além disso, os grids possuem tamanhos levemente variáveis dependendo da latitude devido à geometria da Terra. Estações localizadas próximas às bordas dos grids também podem gerar pequenas ambiguidades em determinadas situações.

Sites e Ferramentas Online

Atualmente existem diversos sites especializados que permitem consultar, converter e visualizar Maidenhead Locators de maneira simples. Softwares bastante populares no radioamadorismo, como WSJT-X, JTDX, GridTracker, Log4OM e Ham Radio Deluxe, utilizam o sistema nativamente em suas operações.

Conversores e consultas - HamDeck Grid Square Lookup - Whats My Locator - Grid Square Converter - DXZone Grid Square Resources - QRZ.com - Find QTH Locator

Conclusão

O Maidenhead Locator revolucionou a maneira como radioamadores trocam informações de localização. Criado em 1980 por John Morris e adotado internacionalmente pela International Amateur Radio Union, o sistema tornou-se padrão mundial para comunicações HF/VHF/UHF e modos digitais.

Sua grande vantagem está em transformar coordenadas geográficas complexas em códigos compactos, rápidos de transmitir e fáceis de interpretar.

Mesmo após mais de quatro décadas, o Maidenhead continua sendo essencial no radioamadorismo moderno, especialmente com o crescimento dos modos digitais como FT8 e aplicações automatizadas de propagação e rastreamento.
